Was sind die Zusatzmodule von GisboAlarm?

Zusatzmodule erweitern die Alarmierungssoftware GisboAlarm um Auslöser und Empfänger außerhalb von PC und Smartphone: Funkhandsender und Wandtaster, USB-Buttons, Brandmelde- und Alarmanlagen, Sirenen und Blitzleuchten, Funk- und ELA-Anlagen über ESPA 4.4.4 sowie die Gebäudeautomation. Jedes Modul ist in dieselben Alarmstufen, Empfängergruppen und Eskalationsregeln eingebunden wie die Software selbst.

Im Besprechungsraum, in der Tiefgarage oder am Empfang ist ein Funktaster schneller erreichbar als ein PC. Löst die Brandmeldeanlage aus, sollen auch die Beschäftigten an ihren Bildschirmen und Smartphones davon erfahren. Auslösungen über die Zusatzmodule werden wie jeder andere Alarm protokolliert.

Modul Wofür Richtung Anbindung
Funkhandsender und Wandtaster Alarm ohne PC, Telefon oder Smartphone, etwa in Besprechungsräumen, Fluren, Tiefgaragen oder am Empfang Auslösen Funk (868 MHz) an Funkempfänger im Netzwerk oder am PC
USB-Button Stiller Alarm am Arbeitsplatz, unter der Tischplatte oder neben der Tastatur Auslösen USB am PC oder Laptop
GisboConnect 2.0 Brandmelde- und Alarmanlagen, Sirenen, Blitzleuchten, TK-Anlagen, Sicherheitstüren Auslösen und Ansteuern Netzwerk, digitale Ein- und Ausgänge und potentialfreie Relais
ESPA 4.4.4 Alarme von anderen Anlagen empfangen, zum Beispiel von der Brandmeldezentrale, und an Funk- oder ELA-Anlagen weitergeben Empfangen und Weitergeben seriell oder per IP-Adresse
Sirenen, Blitzleuchten, Rauchwarnmelder Akustische und optische Warnung im Gebäude, auch für Personen ohne PC Ansteuern GisboConnect 2.0 oder Funkerweiterung von Ei Electronics
KNX Signale der Gebäudeautomation als Alarm anzeigen, Rückmeldung an den KNX-Server Auslösen und Ansteuern Netzwerk
Telefonalarm Anruf mit Vorlesefunktion, Auslösen per Kurzwahl Auslösen und Empfangen Webserver-Verbindung, keine Schnittstelle zur Telefonanlage
Alarm App mit Bluetooth-Button Alarm per Smartphone, auch unterwegs Auslösen und Empfangen App für Android und iOS

Alarm per Funk, ohne PC und Smartphone

Weißer Alarmtaster mit rotem Knopf und GisboAlarm-Logo, Zusatzmodul für GisboAlarmMit dem Funksystem lösen Sie einen Alarm über portable Handsender oder fest montierte Wandtaster aus. Dafür braucht man weder PC noch Telefon oder Smartphone. Eingesetzt werden die Funksender vor allem in Besprechungsräumen, Fluren und Verkehrswegen, Tiefgaragen, Sanitärbereichen, auf Außengeländen und bei Gesprächen, die nicht am eigenen Arbeitsplatz stattfinden. Der Caritasverband Heidelberg-Rhein-Neckar setzt sie in Eingangs- und Wartebereichen ein, in denen es keine festen Arbeitsplätze gibt; mehr dazu bei den Branchen.

So funktioniert das Funksystem

  • Die Handsender und Wandtaster funken im 868-MHz-Band an einen oder mehrere Funkempfänger.
  • Die Funkempfänger sind direkt mit dem Netzwerk verbunden, wahlweise per Power over Ethernet oder per USB mit einem PC im Netzwerk. Die Empfänger der Variante EXPS unterstützen HTTPS.
  • Jeder Sender ist in der Konfiguration erfasst und einem Standort in Ihrer Gebäudestruktur zugeordnet. Die Empfänger sehen deshalb sofort, wo ausgelöst wurde, bei Bedarf mit dem Gebäudeplan.
  • Mehrere Sender können parallel über einen oder mehrere Empfänger alarmieren. Der Empfänger leitet das Signal über das Netzwerk an den GisboAlarm-Server weiter.
  • Die Sender gibt es mit einer oder mit zwei Tasten. Mit zwei Tasten lösen Sie zwei verschiedene Alarmstufen aus, etwa einen stillen Hilferuf und einen Hausalarm.

Graues Gehäuse mit Antenne und Kabelanschlüssen, Funkzubehör als Zusatzmodul für GisboAlarmIn Gebäuden reicht ein Handsender je nach Bauweise bis zu 50 Meter weit, im Freien bis zu 300 Meter. Mit zusätzlichen Antennen oder weiteren Empfängern lässt sich die Abdeckung erweitern. Wie viele Empfänger Sie brauchen, hängt deshalb vom Gebäude ab. Einen Testlauf der Funkabdeckung führen wir gerne in Ihren Räumlichkeiten durch.

Die Handsender arbeiten mit einer Knopfzelle vom Typ CR2032. Wir empfehlen, die Batterie spätestens alle zwei Jahre zu tauschen.

Amokalarm und Hausalarm über fest installierte Funktaster

Bei Amok, einem Angriff mit Waffen oder einer anderen akuten Gewaltlage muss der Alarm schnell und eindeutig ausgelöst werden. GisboAlarm unterstützt dafür beide Wege: still per Tastenkombination am PC oder in der Alarm App, oder offen über einen fest installierten Amokalarm-Funktaster.

Ebenso lassen sich Hausalarme oder Brandalarme über fest verbaute Funktaster auslösen. Die Meldung erscheint auf den PCs auch im Sperrbildschirm und durchbricht auf dem Smartphone mit Zustimmung der Nutzer die Stummschaltung. Für Lagen, in denen sehr viele Menschen gleichzeitig gewarnt werden müssen, lesen Sie weiter bei der Massenalarmierung.

Gelber Druckknopfmelder mit Aufschrift Amok-Alarm, Zusatzmodul für den Amok-Alarm mit GisboAlarm
Blauer Druckknopfmelder mit Aufschrift Hausalarm, Zusatzmodul für die Hausalarmierung mit GisboAlarm

Wie ein Funktaster reagiert, hängt an der Alarmstufe, die Sie ihm im Alarmierungssystem zuordnen. Derselbe Tastertyp kann deshalb im Flur einen Hausalarm auslösen und am Empfang einen stillen Hilferuf. Nach einer Auslösung ist die betätigte Taste für 60 Sekunden gesperrt, die zweite Taste eines Handsenders mit einer anderen Alarmstufe bleibt davon unberührt.

Weißer runder Alarmknopf mit Kabel, USB-Button als Zusatzmodul für GisboAlarm

USB-Button für den stillen Alarm am Arbeitsplatz

Für den stillen Alarm am PC-Arbeitsplatz gibt es externe USB-Buttons. Sie werden per USB mit dem PC oder Laptop verbunden und mit der Klebefläche an einer beliebigen Stelle befestigt, unter der Tischplatte oder an einer verdeckten Stelle neben der Tastatur. Das Kabel ist standardmäßig zwei Meter lang und lässt sich bei Bedarf verlängern.

Der Button löst unabhängig davon aus, ob gerade jemand am PC arbeitet, auch im Sperrbildschirm und bei aktivem Bildschirmschoner. Technisch sendet er eine Tastenkombination, standardmäßig Umschalt und F8, die Sie in GisboAlarm einer Alarmstufe zuordnen.

Brandmeldeanlage und andere Anlagen mit GisboConnect 2.0 anbinden

GisboConnect 2.0 ist ein Hardwaremodul von Gisbo, mit dem Sie vorhandene Anlagen in die Alarmierung einbinden. Das Modul hängt im Netzwerk, empfängt Signale von GisboAlarm und schaltet Relais. Umgekehrt meldet es Signale an seinen Eingängen an GisboAlarm.

  • Meldet die Brandmeldeanlage über einen Eingang des GisboConnect einen Brand, zeigt GisboAlarm den Feueralarm auf allen festgelegten Bildschirmen und Smartphones an oder startet einen Krisenfall der Kommunikationszentrale.
  • In der anderen Richtung schaltet eine Alarmstufe ein Relais des GisboConnect und aktiviert damit eine Sirene, eine Blitzleuchte, einen Eingang der Brandmelde- oder Alarmanlage oder eine Sicherheitstür.

GisboConnect 2.0 hat vier digitale Ein- und Ausgänge und zwei potentialfreie Relais. Eine größere Variante bietet acht digitale Ein- und Ausgänge und vier Relais. Wie lange ein Relais geschaltet bleibt, legen Sie je Alarmstufe in Millisekunden fest, denn manche Geräte erwarten einen Impuls, andere ein Dauersignal.

Eine eigene Installation ist nicht nötig. Die Gegenstelle für das Modul ist im GisboAlarm-Server integriert, das Modul selbst braucht nur eine Stromversorgung (12 V) und einen LAN-Anschluss. Sie weisen es in der Organisationsstruktur einem Raum zu und können auch mehrere Module in einem Alarmierungsweg kombinieren.

Schwarze Box GisboConnect 2.0 mit GisboAlarm-Logo und Anschlüssen, Zusatzmodul für GisboAlarm

Feuer und Brand mit GisboAlarm melden

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Alarme über ESPA 4.4.4 empfangen und weitergeben

ESPA 4.4.4 ist ein eigenes, standardisiertes Protokoll, über das Alarm- und Kommunikationsanlagen Meldungen austauschen. Es arbeitet in beide Richtungen: GisboAlarm empfängt darüber Meldungen anderer Anlagen und gibt eigene Alarme an angeschlossene Systeme weiter, ohne dass jemand von Hand eingreifen muss.

Angebunden wird ESPA 4.4.4 seriell oder über das Netzwerk per IP-Adresse. Wird für die Weitergabe an Funkgeräte ein Schnittstellenwandler (Moxa-Box) eingesetzt, legen Sie ihn in der Konfiguration von GisboAlarm mit IP-Adresse und Port an und definieren Empfänger-IDs, die jeweils für ein Gerät oder eine Gerätegruppe stehen. Je Alarmstufe wählen Sie dann, ob alle angeschlossenen Geräte benachrichtigt werden oder nur bestimmte Empfänger. Ein stiller Hilferuf erreicht so nur die Funkgeräte des Sicherheitsdienstes, ein Hausalarm dagegen alle.

Sirenen, Blitzleuchten und Rauchwarnmelder

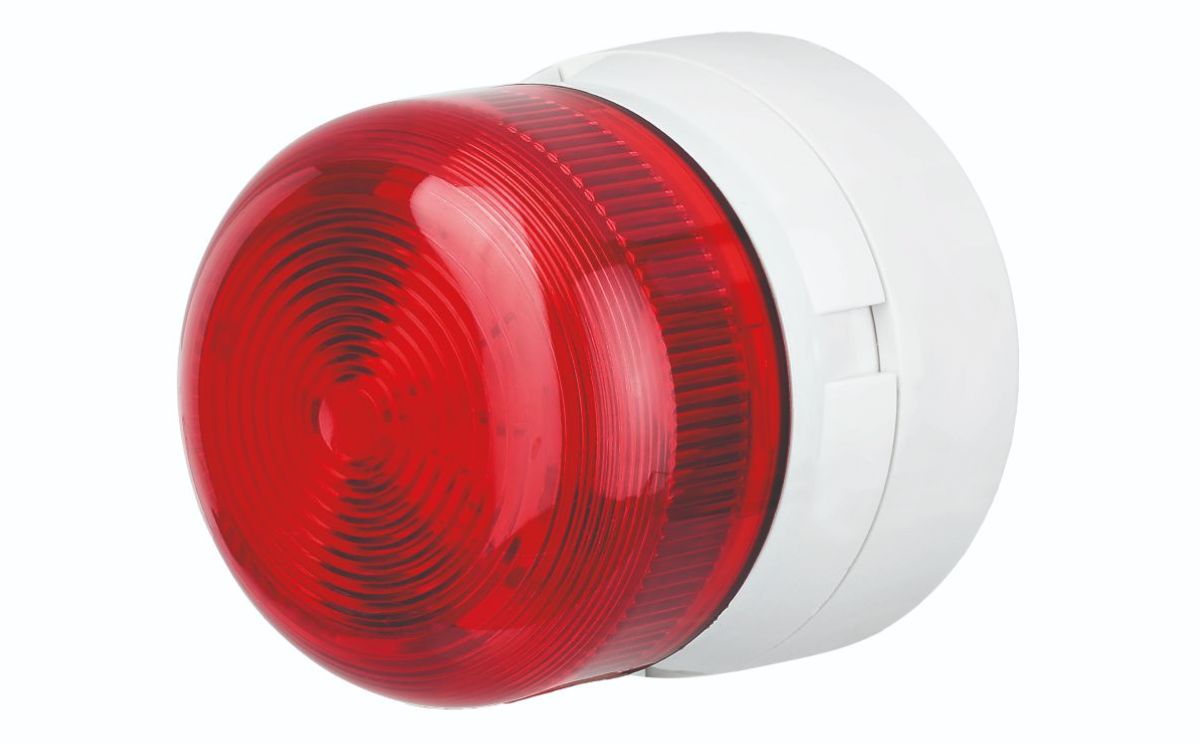

Rote Blitzleuchte als optischer Signalgeber, anbindbar an GisboAlarm über die Zusatzmodule

Akustische und optische Signalgeber wie Sirenen und Blitzleuchten sowie Rauchwarnmelder verbinden Sie über die potentialfreien Kontakte des GisboConnect 2.0 oder über ein Erweiterungsmodul zur Funkalarmierung unseres Partners Ei Electronics mit GisboAlarm. Auch ELA-Anlagen lassen sich auf diesem Weg ansteuern.

So hören und sehen auch Besucher und Personen ohne PC den Alarm. Weil er gleichzeitig zu hören und zu sehen ist, unterstützen Sirenen und Blitzleuchten außerdem die barrierefreie Wahrnehmung.

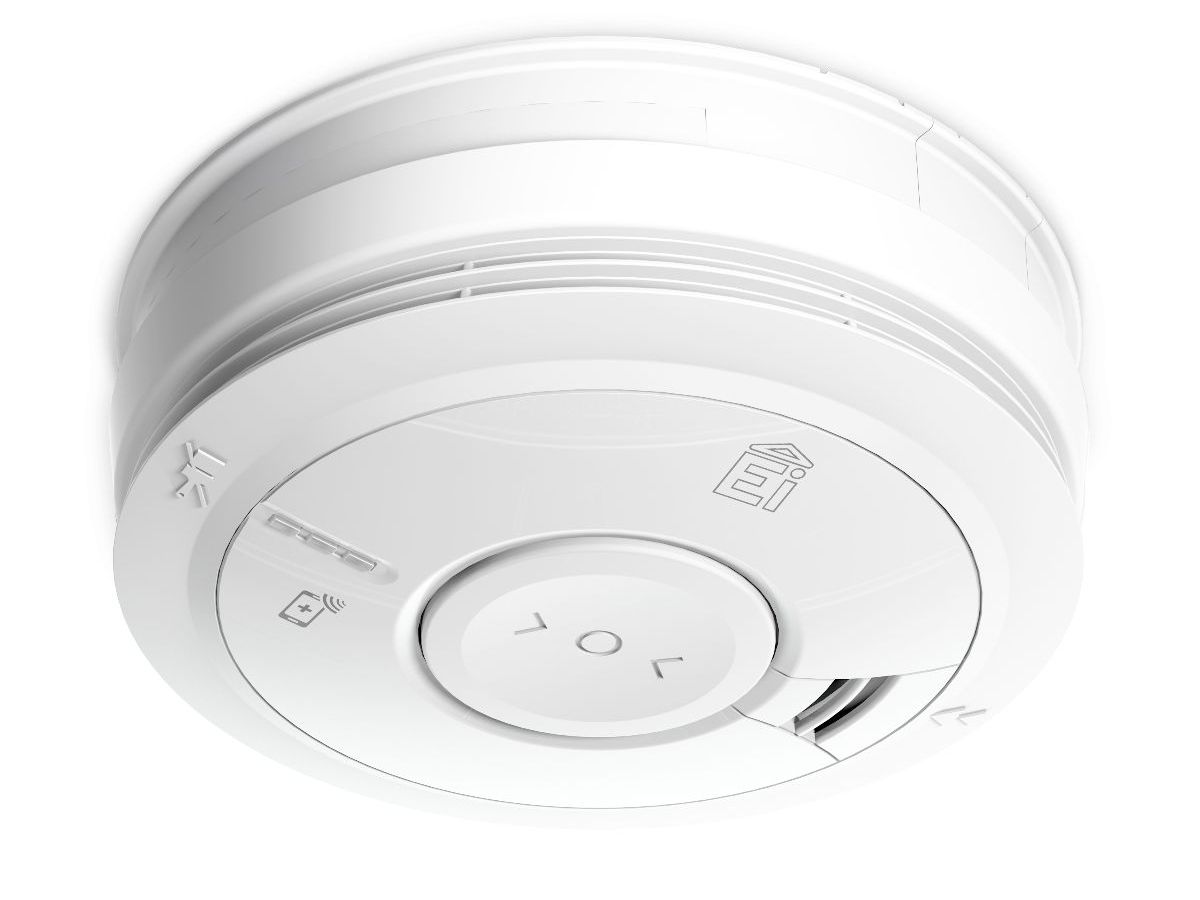

Rauchwarnmelder von Ei Electronics zur Erweiterung der Alarmierung mit GisboAlarm

Über die Funkerweiterung kommen auch Sensoren und Funkhandmelder zur manuellen Auslösung im ganzen Gebäude hinzu. Sie können ihrerseits einen Alarm in GisboAlarm auslösen.

Gebäudeautomation über KNX einbinden

Der KNX-Standard wird in vielen Unternehmen und Organisationen zur Gebäudeautomation eingesetzt, also für die Steuerung von Beleuchtung oder Heizung. GisboAlarm verarbeitet die Signale des KNX-Servers aus dem Netzwerk und zeigt sie als Alarm auf den gewünschten Endgeräten an.

Umgekehrt leitet GisboAlarm eine Rückmeldung an den KNX-Server weiter und steuert damit dessen Endgeräte an. So lässt sich die Gebäudetechnik in einen Alarmablauf einbeziehen.

Logo KNX, Anbindung an die Gebäudeautomation als Zusatzmodul für GisboAlarm

Weitere Wege in GisboAlarm: der Telefonalarm ohne Schnittstelle zur Telefonanlage, die Alarm App mit Bluetooth-Button und eine eigene Anwendung für Thin Clients mit IGEL OS. Auch wenn der Server als SaaS in der Cloud läuft, binden Sie lokale Anlagen vor Ort an.

Häufige Fragen zu den Zusatzmodulen

Funktioniert der Alarm ohne PC und Netzwerk am Einsatzort?
Ja. Am Ort der Auslösung braucht ein Funkhandsender weder PC noch Strom-, Netzwerk- oder Mobilfunkanschluss, er muss nur in Reichweite eines Funkempfängers sein. Erst der Empfänger ist mit dem Netzwerk oder einem PC im Netzwerk verbunden und gibt das Signal an den GisboAlarm-Server weiter. Wer außerhalb der Funkabdeckung arbeitet, etwa im Außendienst, nutzt stattdessen die Alarm App mit Bluetooth-Button, die über das Mobilfunknetz alarmiert.

Was kann ESPA 4.4.4 in GisboAlarm?
Über ESPA 4.4.4 empfängt GisboAlarm Alarme anderer Anlagen, zum Beispiel einer Brandmeldezentrale, und gibt sie als Alarm an die festgelegten Empfänger weiter. In der anderen Richtung gibt GisboAlarm eigene Alarme an Funk- oder ELA-Anlagen weiter. Grundsätzlich lässt sich jedes System anbinden, das ESPA 4.4.4 unterstützt.

Sie möchten die Module vorher ausprobieren oder die Geräte sehen? Gerne zeigen wir sie Ihnen vor Ort. Antworten zu Reichweite, Batterie und Brandmeldeanlage finden Sie außerdem in unserer FAQ zur Alarmsoftware.
